Asumsinya kita akan mengukur tegangan listrik di rumah kita apakah dalam kondisi normal atau drop.

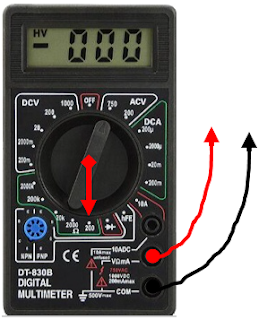

Posisikan selektor probe sesuai tanda panah merah. Pilih range pengukuran 750 Volt. Kenapa bukan 200 Volt?

Baca juga : Perbedaan listrik 1 phase dan 3 phase

Karena tegangan listrik 1 phase dari PLN besarnya 220 Volt. Jika kita menggunakan range 200 Volt, maka multimeter tidak akan bisa membaca karena range nya berada di bawah tegangan nominal.

Jika sudah, silahkan lakukan pengukuran pada titik Line dan netral pada colokan listrik di rumah anda seperti berikut.

Posisi probe pada colokan listrik boleh bolak balik. Hanya saja hasil pengukuran nantinya akan menunjukan nilai plus atau minus. Hal ini tidak jadi masalah. Yang penting adalah angka yang ditunjukan.

Baca juga : Cek, begini cara menghehemat listrik yang benar!

Bagaimana hasil pengukuran anda?

Jika tegangan di rumah ada di kisaran 210 – 220 Volt, berarti tegangan masih normal. Jika di bawah itu maka bisa dikatakan drop.

Sebagaimana yang kita ketahui, tegangan drop tidak bagus untuk menyalakan alat-alat listrik di rumah.

Salah satu akibat yang umum terjadi misalnya pada pompa air. Kadang pompa air akan sering mengalami hidup mati sendiri karena thermal protectornya bekerja.

Mengukur tegangan DC

Untuk tegangan DC, saya contohkan pengukuran tegangan pada Aki 12 Volt.

Hubungkan kabel probe mutlimeter seperti gambar di atas. Probe positif ke pole aki positif. Probe negatif ke pole aki negatif. Terbailik juga bisa. Hanya saja hasil pengukurang pada multimeter nantinya akan ditandai dengan tanda plus minus.

Bagaimana hasilnya?

Jika hasil pengukuran minimal 11.5 Volt, biasanya kondisi aki masih normal. Jika di bawah 10 volt, aki perlu dicas ulang.

Adapun selektor probe berada pada posisi DC 20 Volt.

Cara menggunakan multimeter digital DT-830B mengukur tahanan/Continity

Mengukur tahanan kumparan motor 1 phase

Berikutnya kita akan melakukan pengukuran nilai tahanan. Kali ini asumsinya kita akan melakukan pengecekan nilai tahanan pada kumparan motor 1 phase (pompa air).

Posisi kabel probe pada terimanal masih sama seperti pada pengukuran tegangan. Yang berubah adalah posisi selektor probe nya. Atur pada posisi tahanan dengan range 200Ω seperti gambar berikut.

Posisi selektor probe untuk pengecekan tahanan

Kenapa 200Ω? Kenapa bukan 2000Ω, 20 kΩ dst?

Karenan nilai tahanan kumparan motor 1 phase rata-rata berada di bawah 20Ω. Jika ingin menggunakan range 2000Ω ke atas pun tidak masalah, silahkan. Hasilnya akan sama saja nantinya.

Sekarang silahkan lakukan pengukuran seperti gambar berikut.

Pengecekan tahanan pada kumparan bantu

Motor 1 phase di atas terdiri dari 3 kabel berwaran dengan keterangan sebagai berikut :

Merah : Kumparan utama

Hijau : kumparan bantu

Hitam : Netral

Pada gambar di atas, kabel probe hitam dihubungkan dengan kabel hitam (netral) padam motor. Sedangkan kabel probe merah dihubungkan dengan kabel hijau (kumparan bantu) pada motor. Ini artinya kita sedang melakukan pengukuran nilai tahanan pada kumparan bantu motor.

Bagaimana hasilnya?

Jika multimeter menunjukan angka di kisaran 1Ω – 20Ω, maka itu artinya kumparan bantu masih dalam keadaan baik.

Jika multimeter menunjukan angka 1 seperti gambar berikut, artinya kumparan bantu sudah putus atau nilai tahanannya terlalu besar hingga tidak bisa ditampiklan multimeter.

OL pada multimeter DT-830B

Jika kondisi ini terjadi, anda juga bisa memperbesar range pembacaan multimeter menjadi 2000Ω atau lebih untuk mendapatkan nilai tahanan yang mungkin bisa terbaca pada kumparan bantu tersebut.

Lakukan cara yang sama jika ingin mengukur nilai tahanan pada kumparan utama.

Mengukur nilai tahanan pada resistor

Hanya saja kadang kita tidak paham maksud dari kode warna tersebut. Dengan multimeter, kita bisa mengetahui nilai tahanan pada resistor dengan mudah.

Untuk pengecekan nilai resistor, silahkan hubungkan multimeter seperti berikut.

Pengukuran nilai tahanan resistor

Nilai tahanan resistor di atas adalah 10 kΩ. Itu sebabnya selektor probe kita putar pada posisi 20 kΩ. Jika kita menggunakan selektor pada posisi 2000Ω (2 kΩ), maka multimeter tidak akan membaca karena nilai aktual resistor berada di atas range multimeter.

Bagaimana jika kita tidak mengetahui nilai tahanan resistor yang akan kita ukur? Bagaimana mengatur posisi selektornya?

Caranya kita coba step by step. Dari range terkecil sampai terbesar. Misalkan posisi awal 200Ω tapi multi menunjukan angka 1 (OL), maka naikan posisi probe ke posisi 2kΩ (2000Ω). Jika pada posisi 2kΩ pun masih tidak membaca, naikan lagi pada posisi maksimal yakni 2000kΩ.

Jika pada posisi 2000kΩ pun tidak membaca, berarti resistor rusak.

Cek kondisi fuse (sekering)

Continity fuse

Posisikan selektor probe pada posisi 200Ω seperti gambar di atas. Jika display menunjukan angka 0 – 0.3Ω, maka fuse masih dalam kondisi bagus.

Jika display menunjukan angka 1 (OL), itu artinya fuse sudah putus (mati).

Cara menggunakan multimeter digital DT-830B untuk mengukur arus DC

Pada tegangan, pengukuran dilakukan secara paralel. Sedangkan pada arus, pengukuran dialakukan secara seri. Perhatikan gambar berikut.

Pengukuran tegangan DC secara paralel

Pengukuran arus secara seri

Pada gambar di atas, bisa kita lihat bahwa pengukuran tegangan DC pada rangkaian lampu dilakukan secara paralel. Artinya kabel probe multimeter terhubung ke masing-masing line + (plus) dan – (minus) pada rangkaian. Posisi kabel probe merah masih berada pada terminal VΩmA, dan probe hitam berada pada terminal com.

Adapun selektor probe berada pada posisi tegangan DC 20 volt.

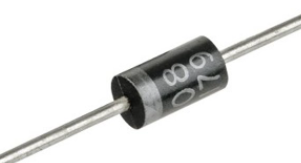

Pengukuran tahanan dioda

Pertama, hubungkan probe merah pada kaki positif (Anoda) dan probe hitam pada kaki negatif (katoda). Jika display multimeter menunjukan angka tertentu, misalkan 400Ω, maka sementara dioda bisa dikatakan masih bagus.
